起重鏈條熱處理

發(fā)布時間：2018-01-19 10:42:58

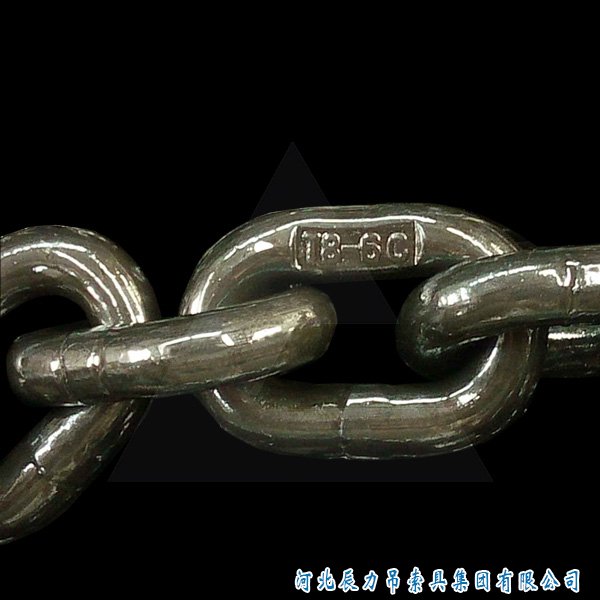

起重鏈條熱處理：
熱處理這塊用的是中頻蘸火，先淬火再回火，淬火的溫度在850-930℃左右，回火的溫度在300-400度左右。熱處理的目的就是增加起重鏈條的硬度,保證起重鏈條的抗拉強度。如果熱處理的時候溫度低則硬度不夠，破斷拉力達不到要求，延伸率會增大，如果溫度過高，則硬度變大，延伸率減小，容易發(fā)生脆斷。
每批G80或G100起重鏈條在大批量熱處理之前，先需要截取一段鏈條（30-50厘米左右）進行手工熱處理，然后將熱處理后的鏈條先需要用硬度檢測儀進行硬度檢測，硬度范圍為R處的硬度是40-46，直臂處的硬度在36-40（此處的硬度指的是洛氏硬度）。然后用辰力中心實驗室500噸拉力試驗機進行破斷檢測，主要檢測的是破斷拉力，延伸率和斷口位置。如果檢測的鏈條通過了檢測才進行大批量熱處理，如果不合格的話需要根據(jù)檢測結(jié)果進行生產(chǎn)的工藝流程的調(diào)整。目前來說影響鏈條內(nèi)在質(zhì)量的因素主要是熱處理的溫度及原材料。
索具鏈條蘸火時需注意：蘸火時間短些，硬度小些，延伸率大些。
手拉葫蘆鏈條蘸火時需注意：蘸火時間長點。硬度高一些，延伸率低一些。


tags:80級起重鏈條|拴緊器|組合索具
